Aplicaciones típicas para bombas neumáticas de doble diafragma
Modelos según material del cuerpo

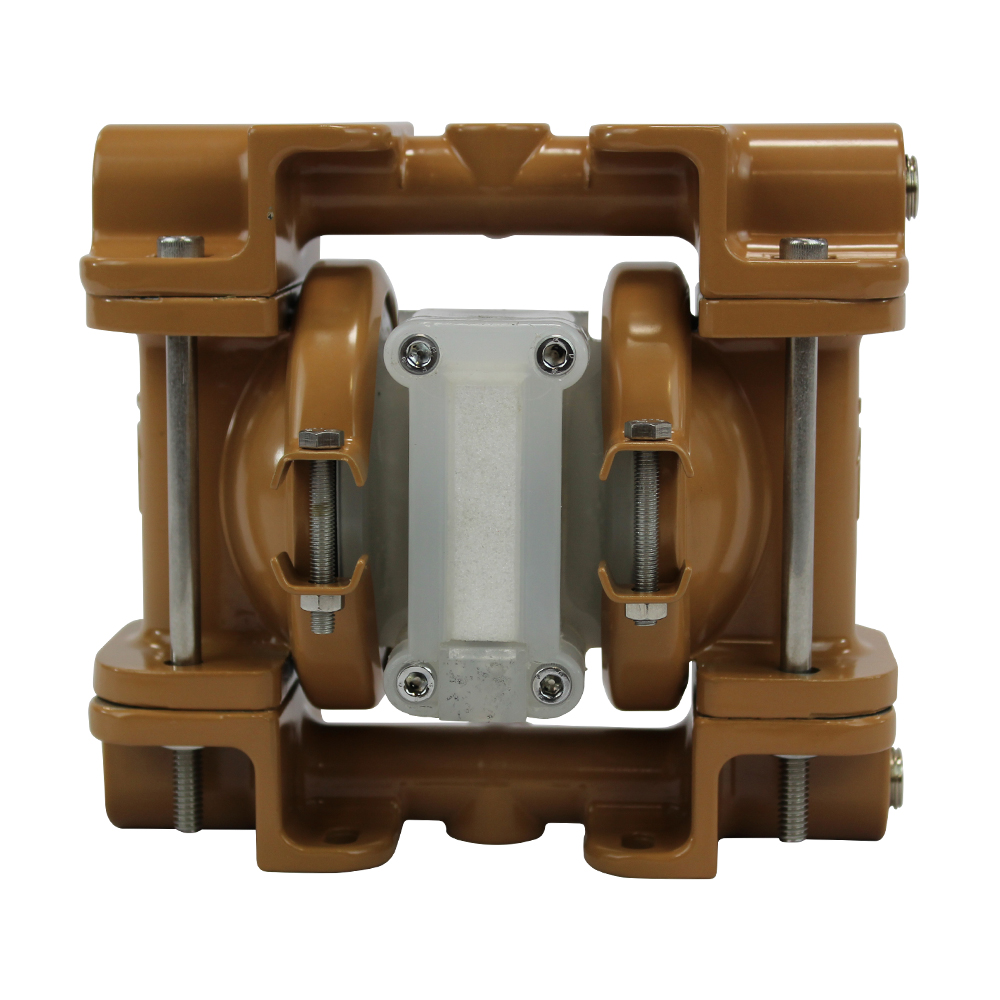

Curva de rendimiento – NPF07 PTFE Fitted

| Caudal máximo | 16.7 LPM (4.4 GPM) |
| Presión máxima de aire | 8.6 bar (125 PSI) |
| Desplazamiento por carrera | 0.04 L (0.01 gal) |
| Altura de succión seca | 1.9 m |
| Altura de succión húmeda | 3.9 m |
| Tamaño máximo de sólidos | 0.7 mm (1/32″) |
| Diafragmas disponibles |
PTFE con respaldo de NeoprenoNeoprenoBuna-NViton®Santoprene®Hytrel®Nordel®Poliuretano
|
| Industrias | Aplicaciones típicas |
|---|---|
| Alimentos y Bebidas | Dosificación de aditivos, jarabes, aceites y soluciones CIP. |
| Tratamiento de Aguas | Transferencia de productos químicos, floculantes y ácidos. |
| Industria Química | Bombeo de solventes, reactivos, ácidos y bases. |
| Farmacéutica | Transferencia precisa de soluciones estériles o sensibles. |
| Pesquera y Marina | Bombeo de efluentes, químicos de limpieza y agua salada. |
| Código | Material del cuerpo |
|---|---|
| P | Polipropileno |
| A | Aluminio |
| S | Acero inoxidable 316 |

| Dimensiones | 11.4 × 14.7 × 14.7 cm |
|---|---|
| Peso en aluminio: | 1,8 kg |
| Peso en acero inoxidable: | 4,0 kg |
| Tamaño de succión y descarga: | Entrada y descarga FNPT 1/4″ (6,4 mm) |
| Ubicación de transferencia: | Estándar de puerto lateral |
| Tipos de conexión: | TNP/BSP |
| Tamaño de entrada de aire y escape de aire: | 1/8 |
NOMAD es una marca estadounidense especializada en bombas neumáticas de doble diafragma, reconocida por ofrecer soluciones confiables para transferencia, dosificación y manejo de fluidos industriales en aplicaciones químicas, mineras, sanitarias, alimentarias y de tratamiento de aguas.
La marca forma parte de JDA Global LLC, empresa con sede en Estados Unidos, con presencia internacional y una propuesta enfocada en rendimiento, compatibilidad, disponibilidad de repuestos y buena relación costo-beneficio frente a marcas tradicionales del mercado.
✓Minfluid Perú es distribuidor oficial de NOMAD en Perú, brindando soporte comercial, asesoría técnica y atención para proyectos industriales a nivel nacional.
NOMAD cuenta con una red internacional de representantes y presencia en ferias industriales, fortaleciendo su respaldo técnico y disponibilidad para distintos mercados.

| Caudal máximo | 662 LPM (175 GPM) |
| Presión máxima de aire | 8.6 bar (125 PSI) |
| Desplazamiento por carrera | 1.24 L (0.328 gal) |
| Altura de succión seca | 3.7 m |
| Altura de succión húmeda | 8.5 m |
| Tamaño máximo de sólidos | 6.4 mm (1/4″) |
| Diafragmas disponibles |
PTFE con respaldoSantoprene®NeoprenoBuna-NEPDMViton®Hytrel®Poliuretano
|
| Caudal máximo | 133 LPM (35 GPM) |
| Presión máxima de aire | 7 bar (100 PSI) |
| Diámetro máximo de sólidos | 3.2 mm (1/8″) |
| Conexiones | 1” BSP (entrada y salida), aire 1/4” BSP |
| Material del cuerpo | Aluminio |
| Diafragmas disponibles |
PTFE con respaldoNeoprenoBuna-NEPDMSantoprene®Viton®Hytrel®Poliuretano
|

| Caudal máximo | 318 LPM (84 GPM) |
| Presión máxima de aire | 8.6 bar (125 PSI) |
| Desplazamiento por carrera | 0.59 L (0.155 gal) |
| Altura de succión seca | 3.3 m |
| Altura de succión húmeda | 9.7 m |
| Tamaño máximo de sólidos | 6.4 mm (1/4″) |
| Diafragmas disponibles |
PTFE con respaldoSantoprene®NeoprenoBuna-NEPDMViton®Hytrel®Poliuretano
|

| Caudal máximo | 348 LPM (92 GPM) |
| Presión máxima de aire | 8.6 bar (125 PSI) |
| Desplazamiento por carrera | 1.19 L (0.314 gal) |
| Altura de succión seca | 4.88 m |
| Altura de succión húmeda | 7.92 m |
| Tamaño máximo de sólidos | 4.8 mm (3/16″) |
| Diafragmas disponibles |
PTFE con respaldoSantoprene®NeoprenoBuna-NEPDMViton®Hytrel®Poliuretano
|
| Caudal máximo | 57 LPM (15 GPM) |
| Presión máxima de aire | 6.9 bar (100 PSI) |
| Desplazamiento por carrera | 0.11 L (0.029 gal) |
| Altura de succión seca | 3.1 m |
| Altura de succión húmeda | 7.3 m |
| Tamaño máximo de sólidos | 1.6 mm (1/16″) |
| Diafragmas disponibles |
PTFE con respaldoSantoprene®NeoprenoBuna-NEPDMViton®Hytrel®Poliuretano
|
