Aplicaciones típicas para bombas neumáticas de doble diafragma
Modelos según material del cuerpo

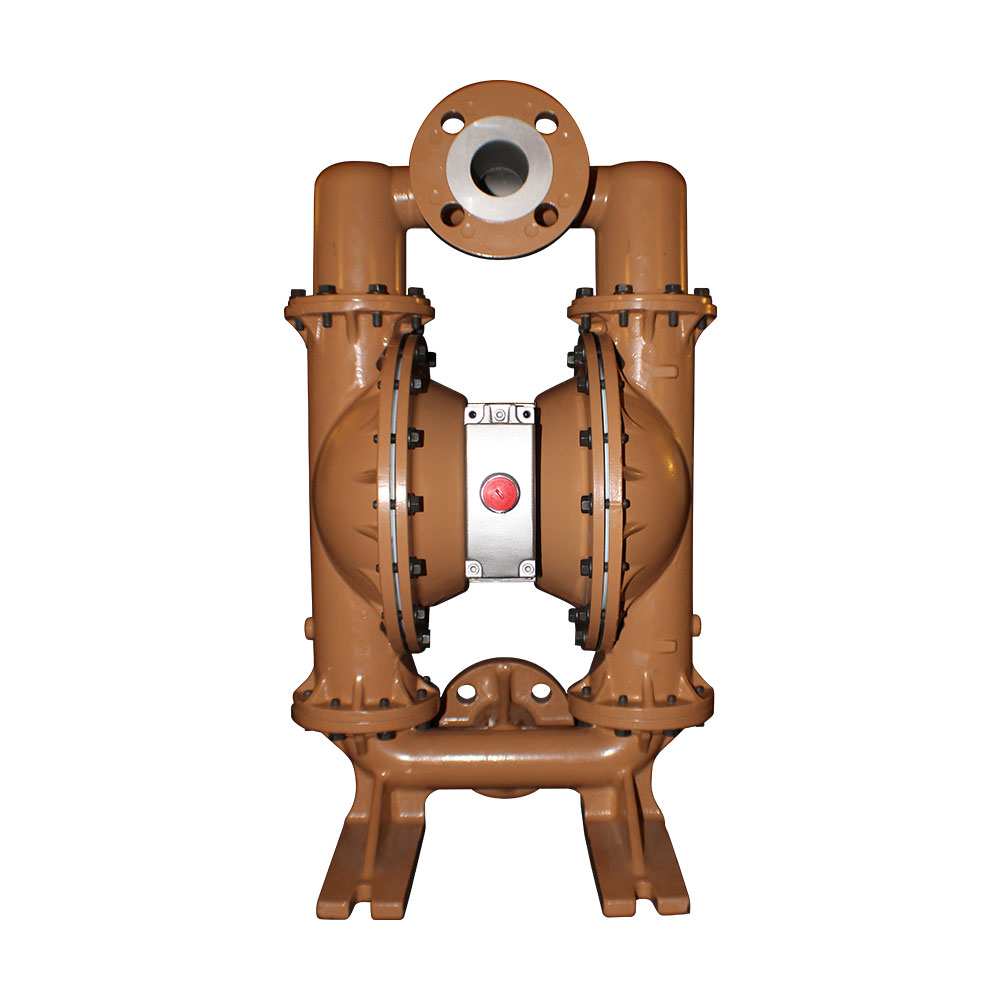

Curva de rendimiento – NPF50 metálica bolted (PTFE Fitted)

| Caudal máximo | 597 LPM (158 GPM) |
| Presión máxima de aire | 8.6 bar (125 PSI) |
| Desplazamiento por carrera | 2.8 L (0.73 gal) |
| Altura de succión seca | 6.9 m |
| Altura de succión húmeda | 8.6 m |
| Tamaño máximo de sólidos | 6.4 mm (1/4″) |
| Diafragmas disponibles |
PTFE con respaldoBuna-NSantoprene®NeoprenoViton®EPDMHytrel®Poliuretano
|
| Industrias | Aplicaciones típicas |
|---|---|
| Minería e Industria Pesada | Transferencia de pulpas abrasivas, lodos espesos y reactivos químicos. |
| Industria Química | Bombeo de productos altamente corrosivos, solventes y bases fuertes. |
| Petróleo y Gas | Transferencia de aceites, combustibles y fluidos de perforación. |
| Tratamiento de Aguas | Manejo de lodos industriales y químicos para neutralización o cloración. |
| General Industrial | Aplicaciones exigentes en procesos con sólidos y químicos agresivos. |
| Código | Material del cuerpo |
|---|---|
| A | Aluminio |
| W | Hierro dúctil |
| S | Acero inoxidable 316 |

| Dimensiones | 34 × 43.9 × 75.9 cm |
|---|---|
| Peso en aluminio: | 34 kg |
| Peso en acero inoxidable: | 100 kg |
| Tamaño de succión y descarga: | Bomba de doble diafragma accionada por aire metálica de 2″ (51 mm) |
| Ubicación de transferencia: | Brida con puerto central |
| Tipos de conexión: | ANSI/DIN |
| Tamaño de entrada de aire y escape de aire: | 1/2″ (13 mm) |
NOMAD es una marca estadounidense especializada en bombas neumáticas de doble diafragma, reconocida por ofrecer soluciones confiables para transferencia, dosificación y manejo de fluidos industriales en aplicaciones químicas, mineras, sanitarias, alimentarias y de tratamiento de aguas.
La marca forma parte de JDA Global LLC, empresa con sede en Estados Unidos, con presencia internacional y una propuesta enfocada en rendimiento, compatibilidad, disponibilidad de repuestos y buena relación costo-beneficio frente a marcas tradicionales del mercado.
✓Minfluid Perú es distribuidor oficial de NOMAD en Perú, brindando soporte comercial, asesoría técnica y atención para proyectos industriales a nivel nacional.
NOMAD cuenta con una red internacional de representantes y presencia en ferias industriales, fortaleciendo su respaldo técnico y disponibilidad para distintos mercados.

| Caudal máximo | 1041 LPM (275 GPM) |
| Presión máxima de aire | 8.6 bar (125 PSI) |
| Desplazamiento por carrera | 4.62 L (1.22 gal) |
| Altura de succión seca | 3.66 m |
| Altura de succión húmeda | 9.14 m |
| Tamaño máximo de sólidos | 35 mm (1 3/8″) |
| Diafragmas disponibles |
PTFENeoprenoBuna-NSantoprene®Viton®PoliuretanoEPDMHytrel®
|

| Caudal máximo | 295 LPM (78 GPM) |
| Presión máxima de aire | 8.6 bar (125 PSI) |
| Desplazamiento por carrera | 0.53 L (0.14 gal) |
| Altura de succión seca | 3.7 m |
| Altura de succión húmeda | 8.5 m |
| Tamaño máximo de sólidos | 4.8 mm (3/16″) |
| Diafragmas disponibles |
PTFE con respaldoBuna-NNeoprenoViton®EPDMHytrel®Santoprene®Poliuretano
|

| Caudal máximo | 662 LPM (175 GPM) |
| Presión máxima de aire | 8.6 bar (125 PSI) |
| Desplazamiento por carrera | 1.24 L (0.328 gal) |
| Altura de succión seca | 3.7 m |
| Altura de succión húmeda | 8.5 m |
| Tamaño máximo de sólidos | 6.4 mm (1/4″) |
| Diafragmas disponibles |
PTFE con respaldoSantoprene®NeoprenoBuna-NEPDMViton®Hytrel®Poliuretano
|
| Caudal máximo | 133 LPM (35 GPM) |
| Presión máxima de aire | 7 bar (100 PSI) |
| Diámetro máximo de sólidos | 3.2 mm (1/8″) |
| Conexiones | 1” BSP (entrada y salida), aire 1/4” BSP |
| Material del cuerpo | Aluminio |
| Diafragmas disponibles |
PTFE con respaldoNeoprenoBuna-NEPDMSantoprene®Viton®Hytrel®Poliuretano
|

| Caudal máximo | 185 LPM (49 GPM) |
| Presión máxima de aire | 8.6 bar (125 PSI) |
| Desplazamiento por carrera | 0.30 L (0.08 gal) |
| Altura de succión seca | 5.5 m |
| Altura de succión húmeda | 9.0 m |
| Tamaño máximo de sólidos | 6.4 mm (1/4″) |
| Diafragmas disponibles |
PTFE con respaldoNeoprenoBuna-NViton®EPDMHytrel®Santoprene®PoliuretanoGarlock®
|
