U3 – Bomba de Engranajes Internos – Alto caudal

La bomba U3 está diseñada para la transferencia continua y controlada de fluidos limpios y viscosos en procesos industriales.
Su construcción permite trabajar con caudal estable, rango amplio de viscosidad y opciones de materiales/sellado según el fluido y la temperatura de proceso.

PROPIEDADES DE LA BOMBA

Caudal (Q)
21 m³/h

Presión (Hm)
1 – 15 bar

Temperatura (T)
0 – 300 °C

Velocidad (n)
1500 rpm

Viscosidad
10 – 55.000 cSt

Imágenes del modelo (U3)

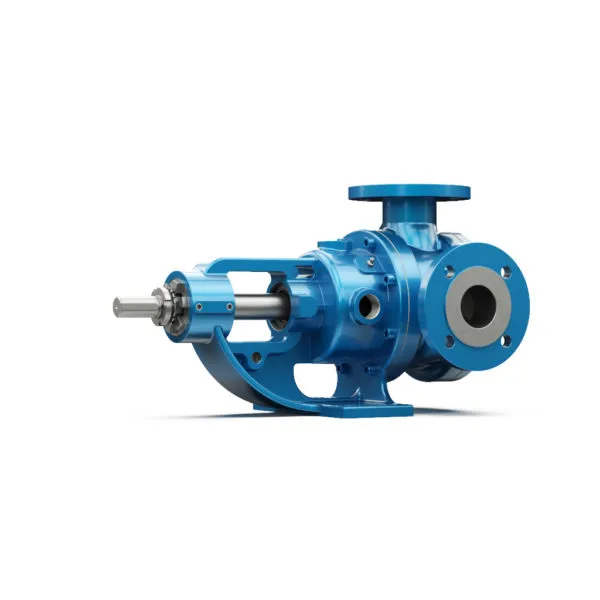

Configuración con chaqueta (ceketli)

Configuración con bypass

Versión con bypass (alta resolución)

Tapa ciega (kor kapaklı)

Aplicaciones típicas

Industria / Proceso	Aplicación
Tanques de fuel oil / gasoil / diésel	Trasiego y recirculación en sistemas de almacenamiento y transferencia.
Resinas y polímeros	Bombeo de productos viscosos según compatibilidad de materiales y sellado.
Asfalto y betún	Transferencia de fluidos altamente viscosos típicos del rubro asfáltico.
Papel, pinturas y tintes	Procesos de transferencia/alimentación de recubrimientos, tintes y aditivos según aplicación.
Aceite caliente (limitado)	Circulación/transferencia de aceite térmico bajo condiciones controladas (según versión y sellado).
Farmacéutica, química y detergentes	Trasiego de químicos y detergentes compatibles con los materiales seleccionados.
Industria alimentaria	Uso condicionado a compatibilidad y configuración apta para el proceso.

*La selección del modelo depende del fluido, viscosidad, temperatura y compatibilidad de materiales/sellado.

Ventajas técnicas

Ventaja	Qué aporta en operación
Manejo de alta viscosidad	Permite transferir fluidos densos manteniendo caudal continuo y controlado.
Caudal estable	Flujo uniforme para alimentación, transferencia y recirculación de proceso.
Rango térmico amplio	Adecuada para procesos exigentes (hasta 300 °C según configuración).
Opciones de sellado	Permite adaptar el sellado a seguridad, temperatura y condiciones de operación.
Versatilidad de materiales	Selección de materiales para compatibilidad química y mayor vida útil.

Opciones de materiales

Componente	Opciones disponibles
Cuerpo / tapas	Hierro fundido “Pig”, fundición esferoidal, acero fundido, inoxidable AISI 304/316 (CrNi)
Engranajes	Fundición esferoidal, acero fundido, inoxidable AISI 304/316 (CrNi)
Cojinetes	Bronce SnBZ 12, grafito de carbono, carburo de silicio, acero recubierto con metal duro (incluye opción con rodamiento)
Sellado	Sello suave o prensaestopa (packing gland), Rotatherm, sello de labio, sello mecánico, sello mecánico tipo cartucho

*La selección final de materiales y sellado depende del fluido, temperatura, viscosidad y condiciones de trabajo.

SKU: U3 Categorías: BOMBA DE ENGRANAJES EXCÉNTRICA INTERNA, BOMBAS

Tabla de capacidad y potencia (U3)

Capacidad (m³/h)	Velocidad (rpm)	Potencia @ 2 bar (kW)	Potencia @ 6 bar (kW)	Potencia @ 8 bar (kW)	Potencia @ 10 bar (kW)	Viscosidad (cSt)
0,7	50	0,37	0,55	0,55	0,55	55.000
1,1	80	0,55	0,75	1,1	1,1	55.000
1,4	100	0,75	1,1	1,1	1,5	55.000
0,7	50	0,37	0,55	0,55	0,55	16.500
1,4	100	0,55	0,75	1,1	1,1	16.500
2,8	200	1,1	1,5	2,2	2,2	16.500
1,4	100	0,55	0,75	1,1	1,5	5.500
2,8	200	1,1	1,5	2,2	2,2	5.500
5,5	400	2,2	3	4	4	5.500
1,8	125	0,75	0,75	1,1	1,1	1.650
3,6	250	1,1	1,5	2,2	2,2	1.650
6	420	2,2	3	3	4	1.650
3,5	250	1,1	1,5	2,2	2,2	550
6,3	450	2,2	3	3	4	550
10,5	750	3	4	5,5	5,5	550
6,4	500	1,5	3	3	4	165
14,5	1000	3	4	5,5	7,5	165
21	1500	4	7,5	7,5	11	165
6,4	500	1,5	3	3	4	22
14,5	1000	3	4	5,5	7,5	22
21	1500	4	7,5	7,5	11	22

*Datos preparados para viscosidades estándar. Para viscosidades no incluidas, contáctame para validar selección.
