K4H – Bomba de Engranajes Internos – Alta Capacidad

La bomba de engranajes internos K4H está diseñada para la transferencia continua y controlada de fluidos viscosos,
con caudal estable y capacidad de trabajo a presión. Su configuración permite seleccionar materiales y sellado
según el fluido, temperatura y condiciones del proceso.

PROPIEDADES DE LA BOMBA

Caudal (Q)
32 m³/h

Presión (Hm)
1 – 15 bar

Temperatura (T)
0 – 300 °C

Velocidad (n)
420 rpm

Viscosidad
10 – 55.000 cSt

Imágenes del modelo (K4H)

Korkapak (tapa cerrada)

Kapak açık (tapa abierta)

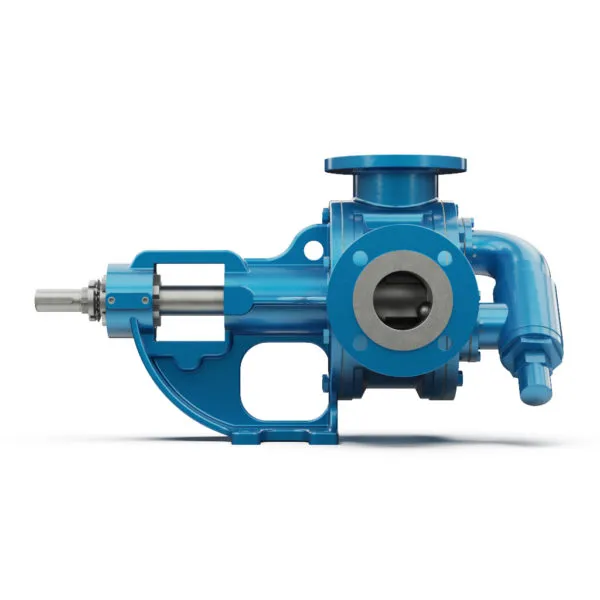

Bypassli (con bypass)

Ceketli (camisa térmica)

Aplicaciones típicas

Industria / Proceso	Aplicación
Tanques de fuel oil / gasoil / diésel	Trasiego y recirculación en sistemas de almacenamiento y transferencia.
Resinas y polímeros	Bombeo de resinas y productos viscosos (según configuración y temperatura).
Asfalto y betún	Transferencia de fluidos altamente viscosos típicos del rubro asfáltico.
Papel, pinturas y tintes	Alimentación/transferencia de tintas, recubrimientos y aditivos de proceso.
Aceite térmico (limitado)	Circulación/transferencia de aceite caliente bajo condiciones controladas.
Farmacéutica, química y detergentes	Trasiego de productos compatibles (según selección de materiales y sellado).
Industria alimentaria	Uso condicionado a compatibilidad y configuración apta para el proceso.

*La selección del modelo depende del fluido, viscosidad, temperatura y compatibilidad de materiales/sellado.

Ventajas técnicas

Ventaja	Qué aporta en operación
Manejo eficiente de viscosidad	Permite transferir fluidos densos manteniendo un flujo continuo y controlado.
Caudal estable	Flujo uniforme para alimentación, transferencia y recirculación.
Capacidad de presión	Adecuada para vencer pérdidas en tuberías, filtros y equipos (según tabla).
Opciones de sellado	Permite adaptar el sellado a temperatura, viscosidad y requerimientos de seguridad.
Versatilidad de materiales	Selección de materiales para compatibilidad química y mayor vida útil del equipo.

Opciones de materiales

Componente	Opciones disponibles
Cuerpo de la bomba / tapas	Hierro fundido “Pig”, fundición esferoidal, acero fundido, inoxidable AISI 304/316 (CrNi)
Engranajes	Fundición esferoidal, acero fundido, inoxidable AISI 304/316 (CrNi)
Cojinetes	Bronce SnBZ 12, grafito de carbono, carburo de silicio, acero recubierto con metal duro, rodamiento
Sellado	Sello suave o prensaestopa (packing gland), Rotatherm, sello de labio, sello mecánico, sello mecánico tipo cartucho

*La selección final de materiales y sellado depende del fluido, temperatura, viscosidad y condiciones de trabajo.

SKU: K4H Categorías: BOMBA DE ENGRANAJES EXCÉNTRICA INTERNA, BOMBAS

Tabla de capacidad y potencia (K4H)

Capacidad (m³/h)	Velocidad (rpm)	Potencia @ 3 bar (kW)	Potencia @ 6 bar (kW)	Potencia @ 9 bar (kW)	Potencia @ 12 bar (kW)	Potencia @ 15 bar (kW)	Viscosidad (cSt)
4,5	60	2,2	2,2	3	3	4	55.000
7	90	3	4	4	5,5	5,5	55.000
9	120	4	5,5	5,5	7,5	7,5	55.000
5	70	1,5	2,2	3	3	4	16.500
9	120	3	4	5,5	5,5	7,5	16.500
14	180	5,5	7,5	7,5	11	11	16.500
7,5	100	2,2	3	4	4	5,5	5.500
11,5	150	3	4	5,5	7,5	7,5	5.500
17	220	5,5	7,5	7,5	11	11	5.500
11,3	150	2,2	4	5,5	5,5	7,5	1.650
18,9	250	4	5,5	7,5	11	11	1.650
26,5	350	5,5	7,5	11	15	15	1.650
11,3	150	2,2	3	4	5,5	7,5	550
18,9	250	3	5,5	7,5	11	11	550
26,5	350	5,5	7,5	11	15	15	550
19	250	3	5,5	7,5	11	11	165
26,6	350	4	7,5	11	15	15	165
32	420	5,5	7,5	11	15	15	165
19	250	3	5,5	7,5	11	11	22
26,6	350	4	7,5	11	15	15	22
32	420	5,5	7,5	11	15	15	22

*Datos preparados para viscosidades estándar. Para viscosidades no incluidas, contáctame para validar selección.

Marca

YILDIZ POMPA

Origen: Producimos “Bombas Industriales” de forma precisa y minuciosa las cuales se utilizan para el trasvase de fluidos viscosos y semiviscosos que la industria necesita.
