K4F – Bomba de Engranajes Internos – Alta Presión

La bomba K4F está diseñada para la transferencia continua y controlada de fluidos limpios y de alta viscosidad.
Su construcción robusta permite trabajar a presiones elevadas y temperaturas de proceso exigentes, con opciones de materiales y sellado según el fluido.

PROPIEDADES DE LA BOMBA

Caudal (Q)7,2 m³/h

Presión (Hm)1 – 15 bar

Temperatura (T)0 – 250 °C

Velocidad (n)1500 rpm

Viscosidad10 – 16.500 cSt

Imágenes del modelo (K4F)

Yatay – Keceli Ceketli – Ceketli

Boru – Kartex – Bypassli

Flans – Mekanik – Bypassli

Boru – Keceli Ceketli – Ceketli

Boru – Mecánico – Ceketli

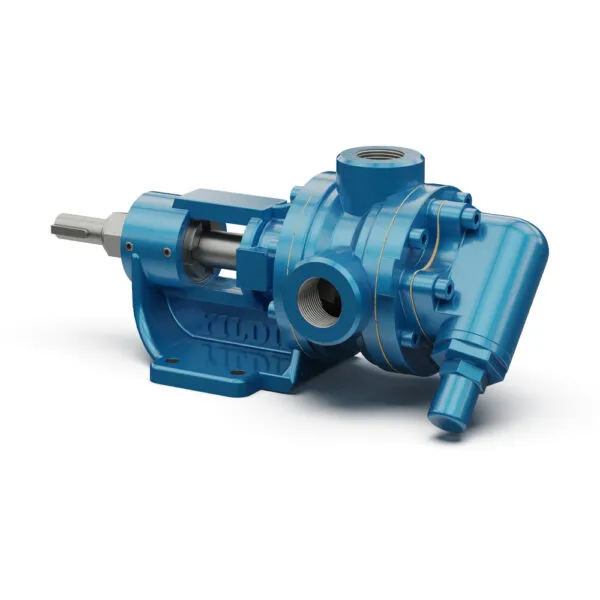

Boru – Mecánico – Bypassli

Aplicaciones típicas

Industria / Proceso	Aplicación
Tanques de fuel oil / gasoil / diésel	Trasiego y recirculación en sistemas de almacenamiento y transferencia.
Resinas y polímeros	Bombeo de resinas y productos viscosos (según temperatura y sellado).
Asfalto y betún	Transferencia de fluidos altamente viscosos típicos del rubro asfáltico.
Papel, pinturas y tintes	Alimentación/trasiego de productos de viscosidad media/alta.
Circulación de aceite caliente (limitado)	Circulación de aceite térmico bajo condiciones controladas (según configuración).
Farmacéutica, química y detergentes	Trasiego de químicos compatibles, formulaciones y detergentes (según materiales).
Industria alimentaria	Uso condicionado a compatibilidad de materiales y configuración apta para el proceso.

*La selección del modelo depende del fluido, viscosidad, temperatura y compatibilidad de materiales/sellado.

Ventajas técnicas

Ventaja	Qué aporta en operación
Presión hasta 15 bar	Útil para vencer pérdidas de carga en líneas, filtros, chaquetas térmicas o equipos.
Buen rango de viscosidad	Manejo estable de productos desde baja hasta viscosidad alta (según condiciones).
Temperatura de proceso hasta 250 °C	Adecuada para procesos exigentes cuando el fluido requiere control térmico.
Variedad de sellados	Permite adaptar el sellado a temperatura, presión y compatibilidad química.
Opciones de materiales (incluye inox)	Mayor compatibilidad y vida útil según el fluido y el ambiente de trabajo.

Opciones de materiales

Componente	Opciones disponibles
Cuerpo de bomba / tapas	Hierro fundido (Pig Cast Iron), fundición esferoidal, acero fundido (Cast Steel), inox AISI 304/316 (CrNi)
Engranajes	Fundición esferoidal, acero fundido (Cast Steel), inox AISI 304/316 (CrNi)
Cojinetes	Bronce SnBZ 12, grafito de carbono, carburo de tungsteno, acero recubierto con metal duro, rodamiento
Sellado	Sello suave o prensaestopa (Packing Gland), Rotatherm Seal, sello de labio (Lip Seal), sello mecánico, sistema cerrado especial, sello mecánico tipo cartucho

*La selección final de materiales y sellado depende del fluido, temperatura, viscosidad y condiciones de trabajo.

Categorías: BOMBA DE ENGRANAJES EXCÉNTRICA INTERNA, BOMBAS

Tabla de capacidad y potencia (K4F)

Capacidad (m³/h)	Velocidad (rpm)	Potencia @ 3 bar (kW)	Potencia @ 6 bar (kW)	Potencia @ 9 bar (kW)	Potencia @ 12 bar (kW)	Potencia @ 15 bar (kW)	Viscosidad (cSt)
0,29	60	0,25	0,37	0,37	0,55	0,55	16.500
0,36	80	0,37	0,37	0,55	0,55	0,55	16.500
0,48	100	0,37	0,55	0,55	0,55	0,75	16.500
0,36	80	0,37	0,37	0,55	0,55	0,55	5.500
0,48	100	0,37	0,55	0,55	0,75	0,75	5.500
1,43	300	1,1	1,1	1,1	1,5	1,5	5.500
2,4	500	1,1	1,5	1,5	2,2	2,2	1.650
3,5	750	2,2	2,2	2,2	3	3	1.650
4,8	1000	2,2	3	3	4	4	1.650
2,4	500	0,75	1,1	1,5	2,2	2,2	550
3,5	750	1,1	1,5	2,2	2,2	3	550
4,8	1000	1,5	2,2	3	3	4	550
3,5	750	1,1	1,5	2,2	2,2	3	165
4,8	1000	1,5	2,2	2,2	3	3	165
7,2	1500	2,2	3	4	4	5,5	165
3,5	750	1,1	1,5	2,2	2,2	3	22
4,8	1000	1,5	2,2	2,2	3	3	22
7,2	1500	2,2	3	4	4	5,5	22

*Datos preparados para viscosidades estándar. Para viscosidades no incluidas, contáctame para validar selección.

Marca

YILDIZ POMPA

Origen: Producimos “Bombas Industriales” de forma precisa y minuciosa las cuales se utilizan para el trasvase de fluidos viscosos y semiviscosos que la industria necesita.
