K1G – Bomba de Engranajes Internos Excéntricos – Alta Temperatura

La bomba K1G está diseñada para la transferencia continua y estable de fluidos de media y alta viscosidad,
con capacidad de trabajar a temperaturas de proceso elevadas y presión de descarga según configuración.
Permite seleccionar materiales y sellado de acuerdo al fluido y a las condiciones de operación.

PROPIEDADES DE LA BOMBA

Caudal (Q)16 m³/h

Presión (Hm)1 – 15 bar

Temperatura (T)0 – 300 °C

Velocidad (n)550 rpm

Viscosidad10 – 55.000 cSt

Imágenes del modelo (K1G)

Configuración con chaqueta (ceketli)

Chaqueta (ceketli) – vista alternativa

Chaqueta (ceketli) – vista Web2

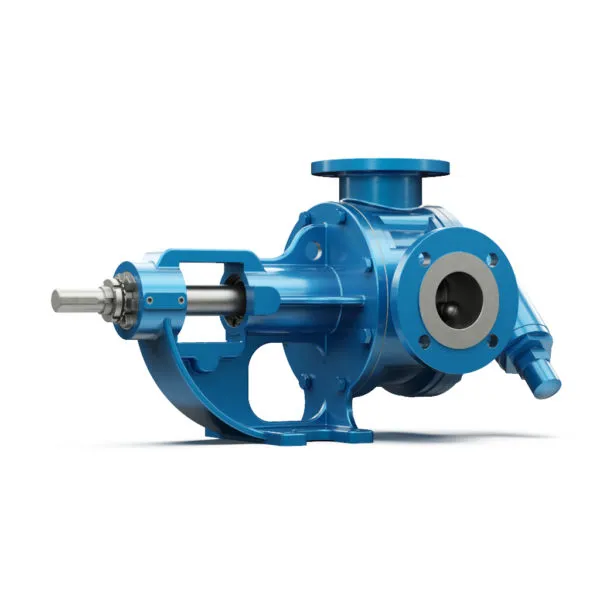

Configuración con bypass

Bypass – vista alternativa

Tapa ciega (kor kapaklı)

Tapa ciega – tapa abierta

Aplicaciones típicas

Industria / Proceso	Aplicación
Tanques de fuel oil / gasoil / diésel	Trasiego y recirculación en sistemas de almacenamiento y transferencia.
Resinas y polímeros	Bombeo de resinas y polímeros según viscosidad, temperatura y sellado.
Asfalto y betún	Transferencia de productos altamente viscosos en procesos de calentamiento/control.
Papel, pinturas y tintes	Alimentación y transferencia de recubrimientos, tintas y aditivos de proceso.
Aceite térmico (limitado)	Circulación/transferencia en sistemas térmicos, según materiales y sellado seleccionados.
Medicina, química y detergentes	Trasiego de productos compatibles con la selección de materiales (cuerpo, engranajes y sellos).
Industria alimentaria	Uso condicionado a compatibilidad de materiales y a la configuración requerida por el proceso.

*La configuración final depende del fluido, temperatura, viscosidad y compatibilidad de materiales/sellado.

Ventajas técnicas

Ventaja	Qué aporta en operación
Manejo de alta viscosidad	Permite transferencia continua de fluidos densos manteniendo estabilidad de caudal.
Alta temperatura de operación	Apta para procesos exigentes (hasta 300 °C según configuración).
Capacidad de presión	Adecuada para vencer pérdidas en líneas, filtros y equipos (hasta 15 bar según tabla).
Opciones de sellado	Facilita adaptar el sellado a seguridad, temperatura y tipo de fluido.
Selección de materiales	Permite ajustar cuerpo/engranajes/cojinetes a compatibilidad química y desgaste.

Opciones de materiales

Componente	Opciones disponibles
Cuerpo / tapas	Hierro fundido “Pig”, fundición esferoidal, acero fundido, inoxidable AISI 304/316 (CrNi)
Engranajes	Fundición esferoidal, acero fundido, inoxidable AISI 304/316 (CrNi)
Cojinetes	Bronce SnBZ 12, grafito de carbono, carburo de silicio, acero recubierto con metal duro (incluye opción con rodamiento)
Sellado	Sello suave o prensaestopa (packing gland), Rotatherm, sello de labio, sello mecánico, sello mecánico tipo cartucho

*La selección final de materiales y sellado depende del fluido, temperatura, viscosidad y condiciones de trabajo.

Categorías: BOMBA DE ENGRANAJES EXCÉNTRICA INTERNA, BOMBAS

Tabla de capacidad y potencia (K1G)

Capacidad (m³/h)	Velocidad (rpm)	Potencia @ 3 bar (kW)	Potencia @ 6 bar (kW)	Potencia @ 9 bar (kW)	Potencia @ 12 bar (kW)	Potencia @ 14 bar (kW)	Viscosidad (cSt)
1,5	50	1,1	1,1	1,1	1,5	1,5	55.000
2,6	85	1,5	2,2	2,2	2,2	3	55.000
4	130	2,2	3	3	4	4	55.000
3	100	1,5	2,2	2,2	2,2	3	16.500
4,5	150	2,2	3	3	4	4	16.500
6	200	3	4	4	5,5	5,5	16.500
3	100	1,5	1,5	2,2	2,2	2,2	5.500
6	200	2,2	3	3	4	5,5	5.500
9	300	3	4	5,5	5,5	7,5	5.500
3	100	1,1	1,5	2,2	2,2	2,2	1.650
6	200	2,2	2,2	3	4	4	1.650
9	300	2,2	3	4	5,5	5,5	1.650
10,9	350	3	4	5,5	5,5	7,5	550
13	450	3	5,5	5,5	7,5	7,5	550
15,9	550	4	5,5	7,5	11	11	550
10,2	350	2,2	3	4	5,5	5,5	165
13,1	450	2,2	3	4	5,5	7,5	165
16	550	3	4	5,5	7,5	7,5	165
10,2	350	2,2	3	4	5,5	5,5	22
13,1	450	2,2	3	4	5,5	7,5	22
16	550	3	4	5,5	7,5	7,5	22

*Datos preparados para viscosidades estándar. Para viscosidades no incluidas, contáctame para validar selección.
